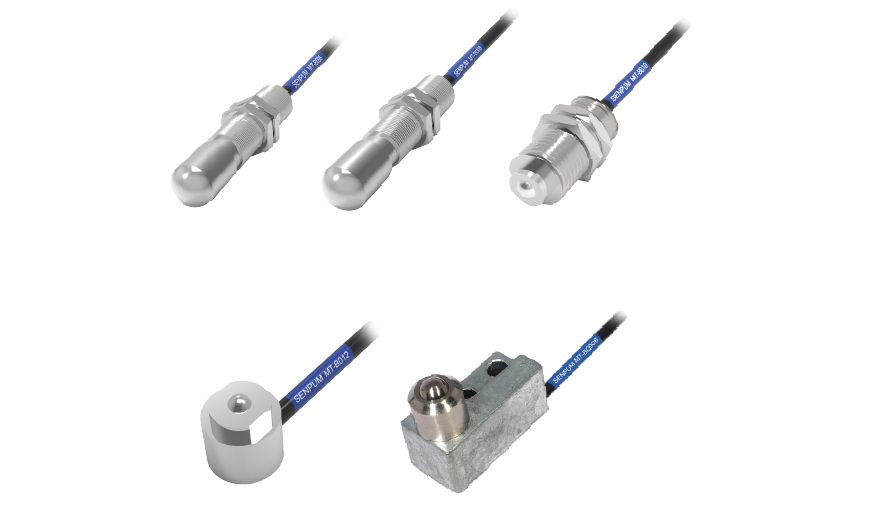

Umweltbeständiger Präzisionskontaktsensor für Werkzeugjustierung - Modellreihe MT-S

Typ für Umweltbeständigkeit und Werkzeugausrichtung- Modellreihe MT-S

Überblick Produktpalette Technische Daten Produktabmessungen Modelle

NO (OFF-ON)
NC (ON-OFF)

NO (OFF-ON)

Modell	NO (OFF-ON)	mit Status-LED	MT-SD008L	MT-SHT008L	MT-ST010L
Typ			Stangentyp	Keramischer Flachkopf
			M8-Gewindetyp	M8-Gewindetyp	M10-Gewindetyp
Anzahl der Ausgangssignale			1 Ausgang
Bewegung			3 mm
Positionswiederholgenauigkeit			±0,001 mm
Betriebskraft			0,6 N		1,5 N
Versorgungsspannung			5 bis 24 VDC
Schaltausgang			NPN; ohne Anzeige-LED: max. 15 mA; mit Anzeige-LED: max. 12 mA
Stromverbrauch			ohne Anzeige-LED: max. 15 mA; mit Anzeige-LED: max. 12 mA
Schaltposition (PT)			0,2-0,5 mm
Schalthysterese			Weniger als 0,1 mm
Schaltfrequenz			60 Mal pro Minute
LED-Position			Ca. 200 mm vom Hauptkörper entfernt (nur bei Ausführung mit Anzeige-LED)
Material			Gehäuse/Mutter/Achse: SUS303
Anzugsmoment			5 N		12 N
Schutzart			IP67-äquivalent
Stehspannung			AC1000 V, 1 Minute
Isolationswiderstand			DC250 V, 20 MΩ oder mehr
Umgebungstemperatur			-20 bis 85 °C (kein Vereisen)
Relative Luftfeuchtigkeit			25 bis +95 % RH (keine Kondensation)
Kabellänge			1 m
Gewicht			Ca. 100 g

Hinweise:
1. Maximale Belastung des Kontaktbereichs: 30 N nicht überschreiten, um Sensorschäden zu vermeiden.
2. Biegen Sie den Übergang zwischen Sensor und Kabel nicht gewaltsam, um Beschädigungen zu vermeiden.

Datenblatt (PDF)

Seitenanfang

NC (ON-OFF)

Modell	NC (ON-OFF)	mit Status-LED	MT-SD008LC	MT-SHT008LC	MT-ST010LC
Typ			Stangentyp	Keramischer Flachkopf
			M8-Gewindetyp	M8-Gewindetyp	M10-Gewindetyp
Anzahl der Ausgangssignale			1 Ausgang
Bewegung			3 mm
Positionswiederholgenauigkeit			±0,001 mm
Betriebskraft			0,6 N		1,5 N
Versorgungsspannung			5 bis 24 VDC
Schaltausgang			NPN; ohne Anzeige-LED: max. 15 mA; mit Anzeige-LED: max. 12 mA
Stromverbrauch			ohne Anzeige-LED: max. 15 mA; mit Anzeige-LED: max. 12 mA
Schaltposition (PT)			0,2-0,5 mm
Schalthysterese			Weniger als 0,1 mm
Schaltfrequenz			60 Mal pro Minute
LED-Position			Ca. 200 mm vom Hauptkörper entfernt (nur bei Ausführung mit Anzeige-LED)
Material			Gehäuse/Mutter/Achse: SUS303
Anzugsmoment			5 N		12 N
Schutzart			IP67-äquivalent
Stehspannung			AC1000 V, 1 Minute
Isolationswiderstand			DC250 V, 20 MΩ oder mehr
Umgebungstemperatur			-20 bis 85 °C (kein Vereisen)
Relative Luftfeuchtigkeit			25 bis +95 % RH (keine Kondensation)
Kabellänge			1 m
Gewicht			Ca. 100 g
