Kleiner U-förmiger optischer Sensor - Modellreihe SE2-*25

Klein-U-förmig- Modellreihe SE2-*25

Überblick Produktpalette Technische Daten Produktabmessungen Modelle

NPN-Ausgang
PNP-Ausgang

NPN-Ausgang

Modell	SE2-K25	SE2-L25	SE2-U25	SE2-F25	SE2-R25
Typ	Kleinausführung - mit Anschlusskabel
Erkennungsabstand	5 mm (Durchlicht-U-förmig)
Kleinstes erkennbares Messobjekt	Undurchsichtige Objekte mit einer Größe von 0,8 x 1,2 mm oder mehr
Hysterese	< 0,05 mm
Wiederholgenauigkeit	< 0,01 mm
Versorgungsspannung	5 bis 24 VDC ±10 % Puls P-P 10 % oder weniger
Stromverbrauch	< 15 mA
Ausgabeaktion	NO+NC
Schaltausgang	Maximaler Eingangsstrom: 50 mA
	Externe Spannung: 24 VDC oder weniger (zwischen Ausgang und 0 V)
	Restspannung: 2 V oder weniger (bei 50 mA Eingangsstrom)
	1 V oder weniger (bei 16 mA Eingangsstrom)
Schutzschaltung	Schutz vor verpolter Versorgungsspannung, verpoltem Ausgang und Kurzschluss
Ansprechzeit	Lichteinfall: ≤ 20 μs; Lichtunterbrechung: ≤ 80 μs (max. Ansprechfrequenz: 3 kHz) *2
Anzeige	Orange LED
Verschmutzungsgrad	3
Schutzart	IP64 (IEC)
Umgebungstemperatur 34	Betrieb: -25 bis +55 °C; Lagern: -30 bis +80 °C (keine Kondensation, kein Eis)
Umgebungsfeuchtigkeit	Betrieb: 5 bis 85% RH; Lagern: 5 bis 95% RH
Umgebungsbeleuchtungsstärke	Sonnenlicht: 10000 lx; Glühlampenlicht: 3000 lx
Stehspannung	Spannungsfestigkeit: AC 1000 V, 1 Minute (zwischen allen Spannungsanschlüssen und dem Gehäuse)
Vibrationsbeständigkeit	10 bis 55 Hz, doppelte Amplitude 1,5 mm, X- , Y- , Z-Richtung, jeweils 2 Stunden
Stoßfestigkeit	500 m/s², je 3 mal für X- , Y- und Z-Achse
Isolationswiderstand	Alle Stromversorgungsanschlussklemmen zum Gehäuse, 20 MΩ oder mehr, gemessen mit einem Hochwiderstandstester bei DC 250 V
Lichtquelle	Infrarot-LED (Spitzenwellenlänge der Durchlässigkeit: 940 nm)
Material	Gehäuse: PBT; Linse: PC
Anschlusskabel	Standardkabel 2 m (0,1 mm² 4-adrig) *5
Gewicht	Ca. 26,6 g	Ca. 27 g	Ca. 26,7 g	Ca. 26,4 g	Ca. 26,5 g

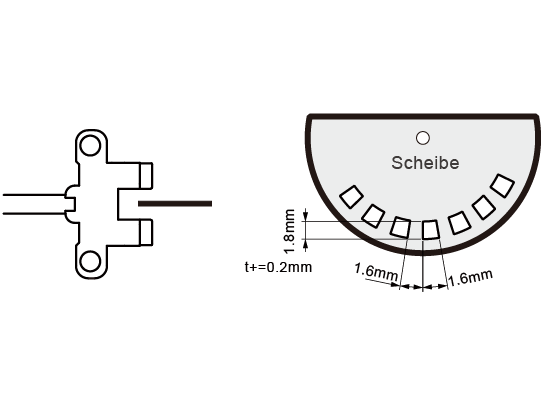

1: Sofern nicht anders angegeben, gelten als Messbedingungen eine Umgebungstemperatur von +23 °C. 2: Die Messung der Ansprechfrequenz bezieht sich auf den Wert, wenn sich die Scheibe wie in der Abbildung rechts dreht. 3: Bei Umgebungstemperaturen über +50 °C muss der Sensor auf einem Metallkörper montiert werden. 4: Bei Umgebungstemperaturen unter -10 °C verliert das flexible Kabel seine Biegsamkeit. *5: Wenn das Kabel länger als 20 Meter ist, muss sichergestellt werden, dass die Versorgungsspannung am angeschlossenen Ende des Sensors über 4,5 V bleibt.
