Lichtschrankentyp   Schraubmontage Typ

Typ		Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Durchmesser der optischen Achse (mm)	Kleinstes erkennbares Messobjekt	Modell
Größe/Form

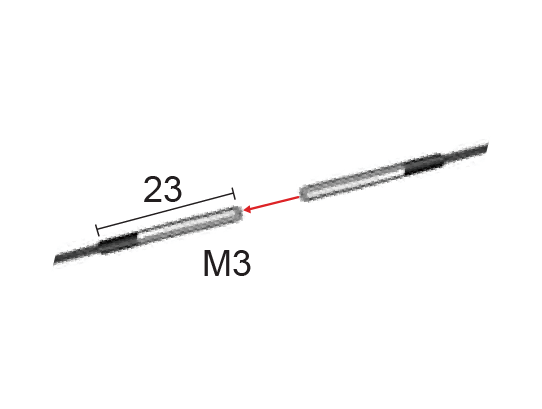

M3	Mit Gewinde		R25	0-550	-	ø0,005	SP-236FA
	Mit Außen- sechskant		R2 ToughFlex	0-450	-		SP-236TZ
M4			R1 ToughFlex	0-3600	ø2,3		SP-271TZ
			R2 ToughFlex	0-3100	ø1,13		SP-278TZ
			R10 Edelstahl	0-1800			SP-278TG
	Mit Gewinde		R25	0-3600	ø1		SP-28F
			R4	0-2200			SP-279
			R4 ToughFlex	0-3600	ø1,13		SP-278
			R0,5 ToughFlex				SP-278V
			R10 Edelstahl	0-1800			SP-278G
M6			R2 ToughFlex	0-3600	ø1,5		SP-272Z
			R25				SP-272

*1 Gilt für die Modellreihe FX-N10 . „3600“ (1800) wird als Maximum angenommen, da der Lichtleiter eine Länge von 2 m (1 m) besitzt.

Typ		Form (mm)	Kleinster Biegeradius (mm)	Erkennungsabstand (mm)*¹	Durchmesser der optischen Achse (mm)	Modell
Größe/Form
M4	Mit Außen- sechskant		R2 ToughFlex	0-3600	Senderseite ø1 Empfängerseite ø3,2	SP-R278TZ
			R10 Edelstahl	0-1800		SP-R278TG
	Mit Gewinde		R2 ToughFlex	0-3600		SP-R278
			R25	0-3600		SP-R28F
			R10 Edelstahl	0-1800		SP-R278G

*1 Gilt für die Modellreihe FX-N10 . „3600“ (1800) wird als Maximum angenommen, da der Lichtleiter eine Länge von 2 m (1 m) besitzt.

Lichtschrankentyp   Zylindertyp

Größe	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Durchmesser der optischen Achse (mm)	Kleinstes erkennbares Messobjekt	Modell
ø1,0		R10	0-380	ø0,265	ø0,005	SP-259
		R2 ToughFlex High-flex	0-590	ø0,5		SP-259U
ø1,5		R4 High-flex	0-1200	ø0,7		SP-260
		R2 ToughFlex High-flex	0-590	ø0,5		SP-260U
ø2,5		R10	0-45	ø0,125		SP-256
						SP-257
ø3		R25	0-3600	ø1		SP-26F
		R2 ToughFlex	0-3600	ø1,13		SP-26FZ

*1 Gilt für die Modellreihe FX-N10 . „3600“ (1800) wird als Maximum angenommen, da der Lichtleiter eine Länge von 2 m (1 m) besitzt.

Lichtschrankentyp   Montagebügel Integral

Richtung der Inspektion	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Durchmesser der optischen Achse (mm)	Kleinstes erkennbares Messobjekt	Modell
Gerade		R2 ToughFlex	0-2200	ø1,13	ø0,005	SP-L452Z
						SP-L453Z
						SP-L454Z
Oben (Integrierte Linse)			0-3600	ø3,5	ø0,2	SP-L451Z
Seitlich			0-1900	ø1,13	ø0,005	SP-L455Z

*1 Gilt für die Modellreihe FX-N10 . „3600“ (1800) wird als Maximum angenommen, da der Lichtleiter eine Länge von 2 m (1 m) besitzt.

Lichtschrankentyp   Enger Strahl/Hohe Leistung

Richtung der Inspektion	Öffnungswinkel	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Durchmesser der optischen Achse (mm)	Modell
Seitlich	Ca. 2°		R10	0-3600	ø2,5	SP-219
	Ca. 6°					SP-217
			R2			SP-217Z
	Ca. 3°		R10	0-3600	ø1,0	SP-219M
Seitlich	Ca. 6°		R2 ToughFlex	0-3600	ø2,8	SP-251

*1 Gilt für die Modellreihe FX-N10 . „3600“ (1800) wird als Maximum angenommen, da der Lichtleiter eine Länge von 2 m (1 m) besitzt.

Lichtschrankentyp   Flacher Standtyp

Richtung der Inspektion	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Durchmesser der optischen Achse (mm)	Kleinstes erkennbares Messobjekt	Modell

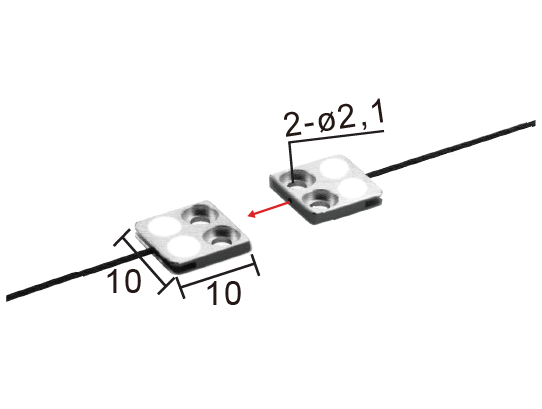

Gerade		R2 ToughFlex	0-810	ø0,5	ø0,005	SP-452TZ
			0-2900	ø1		SP-453TZ
Seitlich			0-500	ø0,5		SP-454TZ
			0-2900	ø1		SP-455TZ
			0-750	ø1,13		SP-457TZ
Seitlich			0-740	ø0,5		SP-458TZ
			0-630	ø0,7		SP-458TE

*1 Gilt für die Modellreihe FX-N10 . „3600“ (1800) wird als Maximum angenommen, da der Lichtleiter eine Länge von 2 m (1 m) besitzt.

Lichtschrankentyp   Muffentyp

Richtung der Inspektion	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Durchmesser der optischen Achse (mm)	Kleinstes erkennbares Messobjekt	Modell
Seitlich		R25	0-520	ø0,6	ø0,005	SP-233
			0-1600	ø1		SP-235
Gerade			0-3600			SP-274
		R10	0-690	ø0,5		SP-276F
			0-45	ø0,125		SP-257

*1 Gilt für die Modellreihe FX-N10 . „3600“ (1800) wird als Maximum angenommen, da der Lichtleiter eine Länge von 2 m (1 m) besitzt.

Lichtschrankentyp   High-flex

Größe	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Durchmesser der optischen Achse (mm)	Kleinstes erkennbares Messobjekt	Modell
ø1,5		R4 High-flex	0-1200	ø0,7	ø0,005	SP-260
M3						SP-280
ø1,0		R2 ToughFlex High-flex	0-590	ø0,5		SP-259U
ø1,5						SP-260U
M3						SP-280U
M4			0-1800	ø2,3	-	SP-271U
		R1 ToughFlex	0-3600			SP-271TZ

Lichtschrankentyp   Öl-/chemikalienbeständig

Typ	Lichtaustritt	Form (mm)	Kleinster Biegeradius (mm)	Erkennungsabstand (mm)*¹	Durchmesser der optischen Achse (mm)	Modell
Chemikalien- beständig	Gerade		R40	0-3600	ø3,7	SP-893
					ø6	SP-899
			R40		ø2,8	SP-897
	Seitlich		R25*²		ø3,7	SP-897T

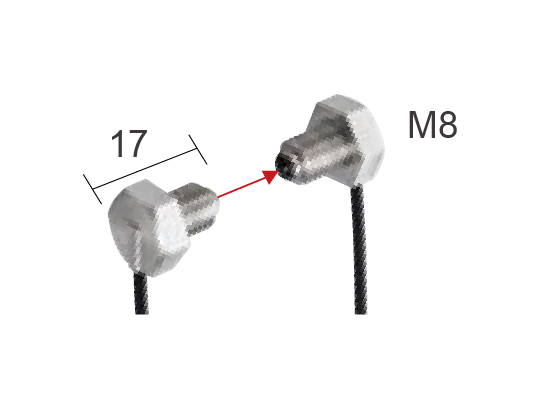

Ölbeständig			R2 ToughFlex		ø2,3	SP-881TZ
					ø4,3	SP-881MTZ

*1 Gilt für die Modellreihe FX-N10 . „3600“ (1800) wird als Maximum angenommen, da der Lichtleiter eine Länge von 2 m (1 m) besitzt.
*2 Der Lichtleiter kann im Bereich von 25 mm vom Ende der Schraubenkappe am Gehäuse nicht gebogen werden.
*3 Bitte im Bereich von -40 bis +130 °C bei Dauerbetrieb verwenden .
*4 Die optische Faser ist auf einer Seite 2 m lang, so dass die Länge 4000 mm beträgt.

Lichtschrankentyp   Hitzebeständig

Hitzebeständig, Temperatur	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Durchmesser der optischen Achse (mm)	Kleinstes erkennbares Messobjekt	Modell
100℃		R5 ToughFlex	0-3600	ø1	ø0,005	SP-687Z
105℃		R25				SP-687A
150℃		R20	0-2700	ø1,5		SP-687H
180℃		R35				SP-689
300℃		R25	0-1800	ø1		SP-685C
						SP-685TZC
						SP-685TZC-6

*1 Gilt für die Modellreihe FX-N10 . „3600“ (1800) wird als Maximum angenommen, da der Lichtleiter eine Länge von 2 m (1 m) besitzt.

Lichtschrankentyp   Bereichstyp

Erfassungs- methode	Breite der optischen Achse	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Durchmesser der optischen Achse (mm)	Modell
Flächentyp	10		R2 ToughFlex	0-3600	10 × 3 (mit 1,0 mm breiten Schlitz.)	SP-A223
	11				11 × 2	SP-E212
	40				40 × 3	SP-E241
Gruppentyp	5		R4*²	0-3600	Ca. 6 × 0,3	SP-A206
	10				Ca. 11 × 0,3	SP-A201
	40		R10		Ca. 40 × 0,25	SP-A241
	100				Ca. 100 × 0,25	SP-A2100

*1 Gilt für die Modellreihe FX-N10 . „3600“ (1800) wird als Maximum angenommen, da der Lichtleiter eine Länge von 2 m (1 m) besitzt.

Reflexionstyp   Schraubmontage Typ

Größe	Abbildung	Erfassungs- anordnung	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Kleinstes erkennbares Messobjekt	Modell
M3	Mit Gewinde	Koaxial		R25	0-130	ø0,005 Golddraht	SP-122X
	Mit Außen- sechskant			R10	0-100		SP-125X
				R2 ToughFlex	0-400		SP-136TZ
	Mit Gewinde				0-450		SP-136FZ
				R10 Edelstahl			SP-136FG
				R25	0-550		SP-136FA

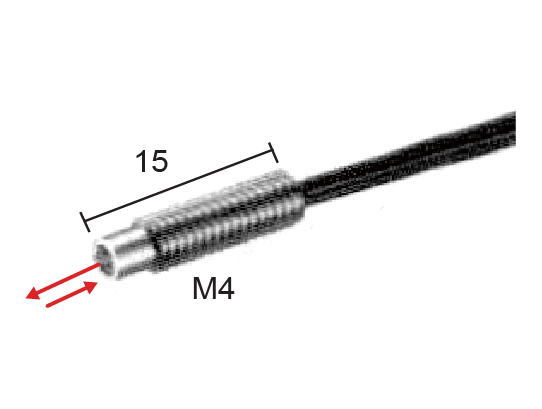

M4	Mit Gewinde	Parallel		R25	0-1100		SP-167
				R2 ToughFlex	0-770		SP-167Z
	Mit Außen- sechskant				0-640		SP-167TZ
M6		Koaxial		R10 Edelstahl	0-400		SP-136TG
	Mit Gewinde			R25	0-720		SP-126
		Parallel			0-1100		SP-17F
					0-1300		SP-162
				R2 ToughFlex	0-900		SP-168
				R0,5 ToughFlex			SP-168V
				R0,5 ToughFlex			SP-168TZ

*1 Gilt für die Modellreihe FX-N10 . Referenzobjekt: Weißes mattes Papier (nur Reflexionstyp) .

Größe	Form	Form (mm)	Kleinster Biegeradius (mm)	Erkennungsabstand (mm)*¹	Modell
M4	Mit Außen- sechskant		R2 ToughFlex	0-710	SP-R168TZ
			R10 Edelstahl	0-710	SP-R168TG
	Mit Gewinde		R2 ToughFlex	0-900	SP-R168
			R25	0-1100	SP-R17F
			R10 Edelstahl	0-900	SP-R168G

*1 Gilt für die Modellreihe FX-N10 . Referenzobjekt: Weißes mattes Papier (nur Reflexionstyp) .

Reflexionstyp   Zylindertyp

Größe	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Kleinstes erkennbares Messobjekt	Modell
ø1,5		R10	0-27	ø0,005 Golddraht	SP-147
		R4 High-flex	0-150		SP-150X
ø2		R2 ToughFlex High-flex	0-140		SP-150U

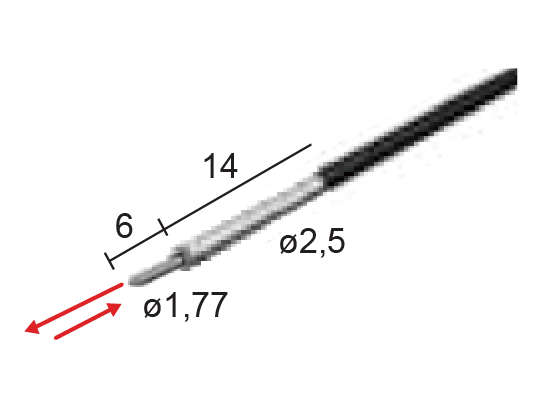

ø2,5		R25	0-72		SP-123X
ø3			0-1100		SP-15F
		R2 ToughFlex	0-770		SP-15FZ
		R25	0-830		SP-124X
		R4	0-68		SP-146X
		R4 High-flex	0-290		SP-149

*1 Gilt für die Modellreihe FX-N10 . Referenzobjekt: Weißes mattes Papier (nur Reflexionstyp) .

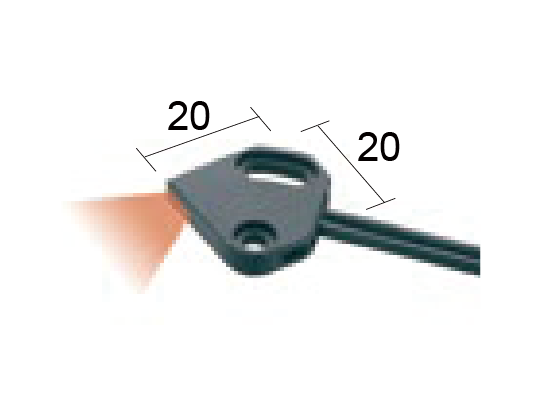

Reflexionstyp   Montagebügel Integral

Richtung der Inspektion	Höhe der optischen Achse	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Kleinstes erkennbares Messobjekt	Modell
Gerade	10		R2 ToughFlex	0-760	ø0,005	SP-L342Z

*1 Gilt für die Modellreihe FX-N10 . Referenzobjekt: Weißes mattes Papier (nur Reflexionstyp) .

Reflexionstyp   Enger Strahl/Hohe Leistung

Richtung der Inspektion	Öffnungswinkel	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Kleinstes erkennbares Messobjekt	Modell
Gerade	Ca. 8°		R2 ToughFlex	0-2300	ø0,3 Kupferdraht (vertikal)	SP-141
			R10 Edelstahl	0-2700		SP-141G

*1 Gilt für die Modellreihe FX-N10 . Referenzobjekt: Weißes mattes Papier (nur Reflexionstyp) .

Reflexionstyp   Kleiner Lichtpunkt

Typ	Form (mm)	Lichtpunktdurchmesser	Brennweite	Biegeradius (mm)	Modell
Einstellbarer Lichtpunkt (eingebautes faseroptisches Element)		ø0,9-3,5	10-30	R25	SP-111
Kleiner Punkt (eingebautes faseroptisches Element)		Ca. ø0,1	5	R25	SP-121

Reflexionstyp   Begrenzte Reflexion

Richtung der Inspektion	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Durchmesser der optischen Achse (mm)	Kleinstes erkennbares Messobjekt	Modell
Seitlich		R10	3 Erkennungsweite des Mittelpunkts	Ca. ø4,5 × ø3,5 (Entfernung ist 3)	ø0,005 Golddraht	SP-138
Seitlich			00-4	-	ø0,08 Kupferdraht	SP-139V
			6 Zentren	Ca. ø1,5 (Entfernung ist 6)	-	SP-139
		R25	0-89	-	-	SP-139L
		R5	0-25	-	-	SP-139S
		R25	0-14	-	-	SP-139R
Gerade		R25	0-150	-	-	SP-141S

*1 Gilt für die Modellreihe FX-N10 . Referenzobjekt: Weißes mattes Papier (nur Reflexionstyp) .

Reflexionstyp   Flacher Standtyp

Richtung der Inspektion	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Kleinstes erkennbares Messobjekt	Modell
Seitlich		R2 ToughFlex	0-120	ø0,005 Golddraht	SP-342TZ
			0-500		SP-343TZ
			0-120		SP-344TZ
Gerade			0-160		SP-345TZ
Seitlich					SP-348TZ

*1 Gilt für die Modellreihe FX-N10 . Referenzobjekt: Weißes mattes Papier (nur Reflexionstyp) .

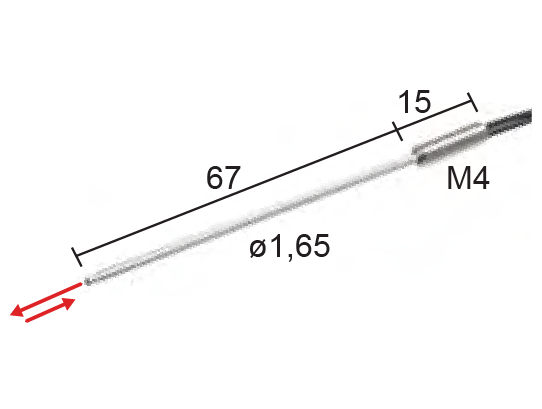

Reflexionstyp   Muffentyp

Richtung der Inspektion	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Kleinstes erkennbares Messobjekt	Modell
Koaxiale Engstrahlung 10°		R25	0-72	ø0,005 Golddraht	SP-123X
Seitlich		R10	0-180		SP-132
		R25	0-320		SP-134
Gerade			0-330		SP-144
		R4	0-68		SP-146X
		R10	0-27		SP-147
			0-390		SP-277F
		R25	0-330		SP-164
					SP-164T
		R2 ToughFlex	0-290		SP-164Z
		R4	0-68		SP-166X

*1 Gilt für die Modellreihe FX-N10 . Referenzobjekt: Weißes mattes Papier (nur Reflexionstyp) .

Reflexionstyp   High-flex

Größe	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Kleinstes erkennbares Messobjekt	Modell
ø3		R4 High-flex	0-290	ø0,005 Golddraht	SP-149
M4					SP-169
ø3		R2 ToughFlex High-flex	0-140		SP-149U
ø2					SP-150U
M3					SP-170U
ø1,5		R4 High-flex	0-150		SP-150X
M3					SP-170X

*1 Gilt für die Modellreihe FX-N10 . Referenzobjekt: Weißes mattes Papier (nur Reflexionstyp) .

Reflexionstyp    Öl-/chemikalienbeständig

Typ	Lichtaustritt	Form (mm)	Kleinster Biegeradius (mm)	Erkennungsabstand (mm)*¹	Erkennung eines Standardobjekts	Modell
Öl-/chemikali- enbeständig	Gerade		R40	0-310	-	SP-792
				0-20	200 x 200 mm t = 0,7 mm Glassubstrat	SP-798P
						SP-798S

*1 Gilt für die Modellreihe FX-N10 . Referenzobjekt: Weißes mattes Papier (nur Reflexionstyp) .

Reflexionstyp   Hitzebeständig

Hitzebeständig, Temperatur*3	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Kleinstes erkennbares Messobjekt	Modell
350℃		R25	0-650	ø0,005 Golddraht	SP-582C
300℃			0-770		SP-583C
					SP-584C
					SP-584TZC
					SP-584TZC-6
250℃			0-86		SP-139LK
			0-150		SP-139K
105℃			0-1100		SP-586A
200℃		R8	0-790		SP-588K
150℃		R20	0-720		SP-586H
100℃		R5 ToughFlex	0-740		SP-586Z
180℃		R35	0-860		SP-588
			0-150		SP-139H

*1 Gilt für die Modellreihe FX-N10 . Referenzobjekt: Weißes mattes Papier (nur Reflexionstyp) .

Reflexionstyp   Bereichstyp

Erfassungs- methode	Lichtpunktbreite	Form (mm)	Biegeradius (mm)	Erkennungsabstand (mm)*¹	Kleinstes erkennbares Messobjekt	Modell
Flächentyp	15 (Entfernung ist 15)		R25	0-200	ø0,1 Golddraht	SP-112
Gruppentyp	10 (Entfernung ist 4)		R4	0-1200		SP-A106D
	15 (Entfernung ist 4)					SP-A111D

*1 Gilt für die Modellreihe FX-N10 . Referenzobjekt: Weißes mattes Papier (nur Reflexionstyp) .

Reflexionstyp   Flüssigkeitsstandtyp

Erfassungs- methode	Form (mm)	Durchmesser des transparenten Rohrs	Anzahl der Strahlachsen	Biegeradius (mm)	Zubehör	Modell
Rohrmontage-typ		ø4-ø26	1	R10	Bindeband x 2 Rutschfester Gummi x 2 Verlängerung x 2 Schraube x 2 Mutter x 2	SP-196
				R2 ToughFlex		SP-196Z
				R10		SP-196HA
Eintauchen		-	-	R25	-	SP-194
				R0,5 ToughFlex		SP-194Z
