磁性传感器

方型MA-Q系列

方型 向上 12×8.6×3.5 S极

其他型号

MA-QUB003S

规格

型号 S极 MA-QUB003S
类型 形状种类 标准方型

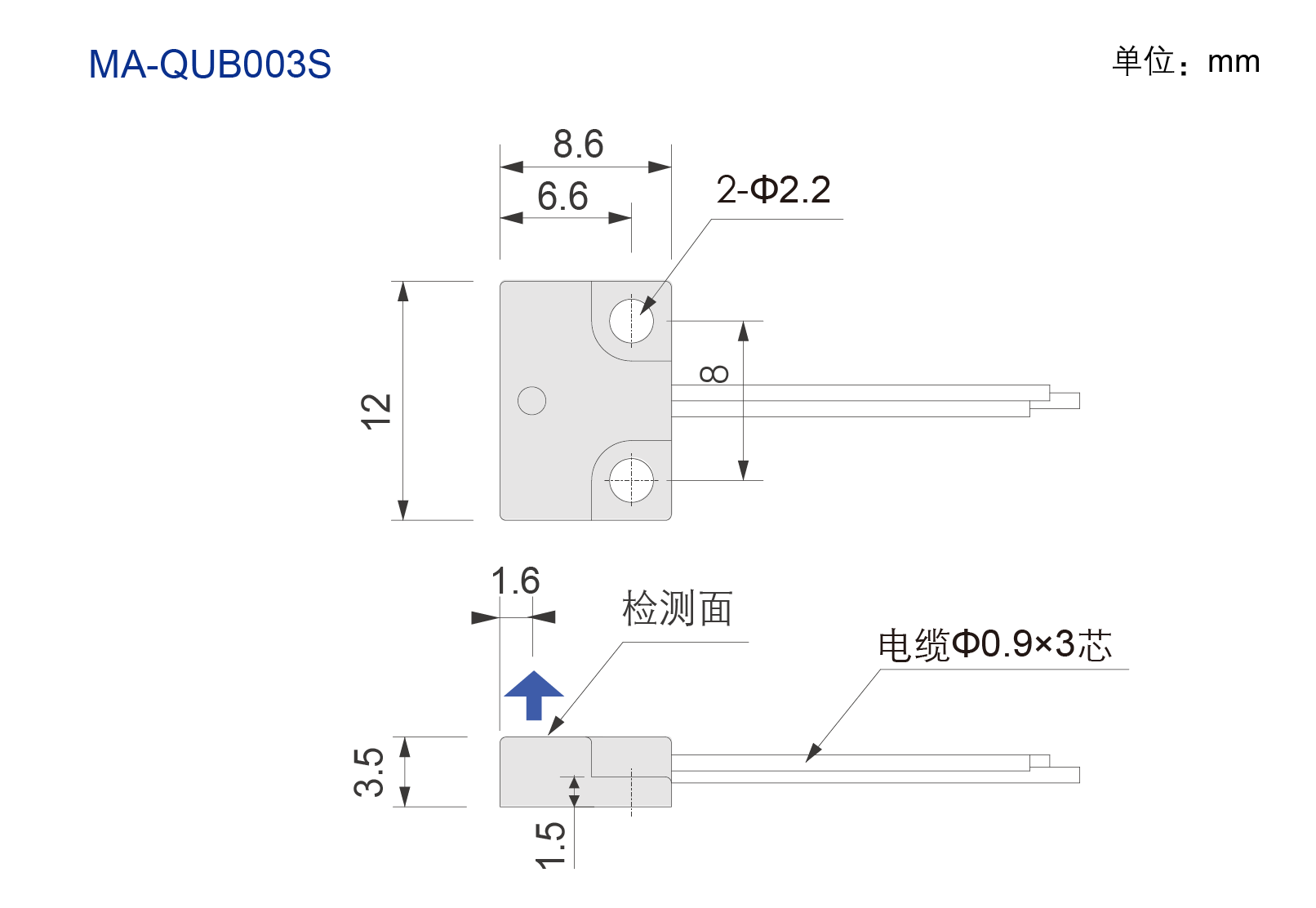

尺寸(mm) 12×8.6×3.5
检测方向 向上
磁感应强度 2.5~3.5mT
反应速度 5μs
电源电压 DC5~24V
控制输出 NPN;无指示灯:15mA MAX;有指示灯:12mA MAX
电流消耗 无指示灯:15mA MAX;有指示灯:12mA MAX
指示灯 -
耐电压 AC1000V 1分钟
绝缘电阻 DC250V  20MΩ以上
安装扭矩 0.15N·m
材质 PBT
防护等级 IP65相当
环境温度 -20~+85℃,无凝结
相对湿度 25至+95%,无凝结
电缆长度 1m
重量 100g
